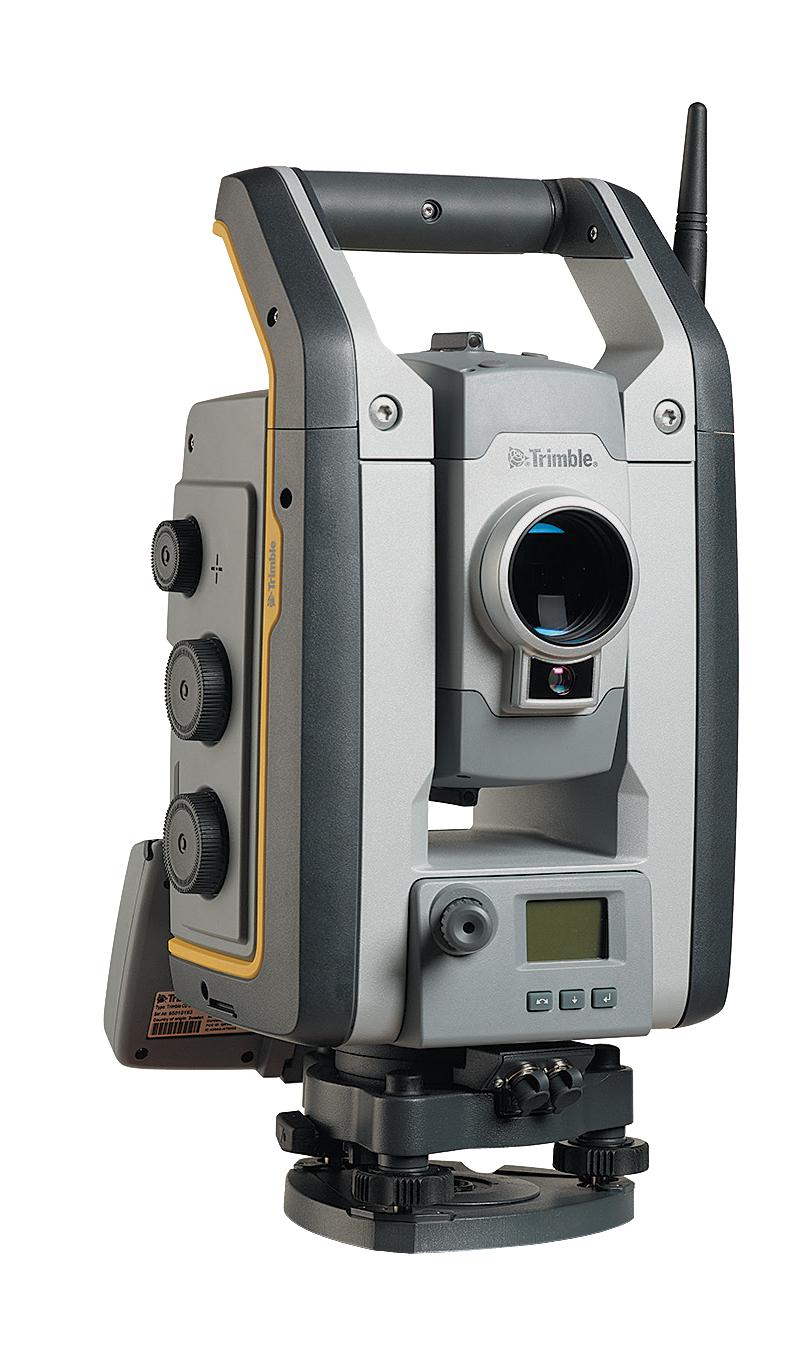

Trimble S7 全站仪
上传时间：2019-3-25 点击人气：2134
强大的一体化解决方案，可完成测绘、成像和3D扫描
改进的Trimble VISION技术，用于视频智能控制、场景记录和摄影乐动平台_乐动网页版
Locate2Protect实时设备管理
Trimble DR Plus，可实现长测程和特优精度直观的Trimble Access外业软件
Trimble Business Center内业软件，用于快速数据处理
与Trimble V10影像流动站和GNSS接收机无缝整合
Trimble S7全站仪配置
最具生产效率的全站仪
Trimble® S7全站仪将扫描、成像和测绘组合到功能强大的一套解决方案中。现在，您在作业工地只需要一台仪器，便可捕获所有数据。通过Trimble S7、Trimble Access™外业软件和Trimble Business Center内业软件，创建3D模型、高精度可视工地文档、点云，还有更多。
Trimble S7是高效测绘的终极版系统，您可以用它应对任何情形，并提高外业生产率。SureScan™、Trimble VISION™、FineLock™和DRPlus技术以及很多其它功能组合在一起，意味着您将能比以往更快地采集更精确的数据。
集成3D扫描
Trimble SureScan技术节省了外业和内业的工作时间。现在，您每天都可以灵活地进行功能丰富的扫描。高效捕获您需要的信息，以创建数字地形模型(DTM)，执行体积计算，进行比传统乐动平台_乐动网页版方法更快的地形乐动平台_乐动网页版。SureScan技术通过聚焦于要采集的恰当点，而不是更多的点，使您更快地采集和处理数据。
改进的Trimble VISION技术
有了Trimble VISION技术，您可以借助控制器的实时视频影像指导乐动平台_乐动网页版，并且从捕获的影像中创建多种类型的交付成果。您只需要点击一下，便可自由的捕获棱镜或免棱镜乐动平台_乐动网页版数据，简单高效。在外业，快速记录工地数据并直接把注释添加到图片上，确保您决不会错过关键信息。回到内业，您可以为乐动平台_乐动网页版目的而使用Trimble VISION数据，您也可以为提交更清晰的交付成果而处理360度全景影像和高动态范围(HDR)影像。
Trimble DR Plus的卓越精度
测距技术无需棱镜便可提供扩展范围的直接反射(Direct Reflex™)乐动平台_乐动网页版。现在，您可以用较少的仪器安置次数乐动平台_乐动网页版更远的距离，并且增强了扫描的性能效果。与流畅静默的MagDrive™伺服技术结合，为快速乐动平台_乐动网页版创建了无与伦比的能力，而不会影响精度。
锁定目标点
借助Trimble SurePoint™，可以减少瞄准误差，避免代价高昂的重测，并使您对乐动平台_乐动网页版结果放心。Trimble S7全站仪始终照准目标，可使因刮风、操作、下沉等因素引起的不必要的仪器移动自动得到纠正，确保每一次操作都能精确地瞄准和乐动平台_乐动网页版。凭借独特的MultiTrack™技术和目标ID功能，乐动平台_乐动网页版员可以选择被动或主动目标类型，以最好地适应作业现场条件，放心地寻找和锁定正确的目标。
管理资产
借助Trimble Locate2Protect技术，您在任何时候都知道您的全站仪是在哪里。您可以看到任何给定时间内您的仪器所在的位置。如果仪器离开了作业现场或者经历了意外撞击或被滥用，您会收到报警。
Trimble InSphere™ Equipment Manager允许您查看设备使用情况并且实时更新固件、软件和维修要求。借助Trimble Locate2Protect和InSpher Equipment Manager，您可以轻松地知晓您的设备是否最新以及它应当在什么地方。
强大的外业和内业软件
您可以从安装了性能丰富直观的Trimble Access外业软件的多款天宝控制器中选择您需要的一款。简化顺畅的工作流程(例如：道路、公用设施和管道)能够引导乐动平台_乐动网页版员完成多种类型的常规项目，使他们心无旁骛地快速完成任务。您还可以定制Trimble Access工作流程，以满足您的不同需要。
回到办公室，可信赖的Trimble Business Center软件能够帮助您在一套软件解决方案中检查、处理和平差您的光学数据和GNSS数据。
同轴激光指示器..........................................................................2类激光
工作温度..........................................................................–20ºC～+50ºC
防尘防水...................................................................................IP65
通讯......................................................2.4GHz，USB，串口，蓝牙(Bluetooth®)10
安全性...........................................................双层密码保护，Locate2Protect11
自动锁定和机器人型测绘
自动锁定和机器人型测程6
被动棱镜.............................................................................500–700米
Trimble MultiTrack目标....................................................................800米
Trimble ActiveTrack 360目标...............................................................500米
自动锁定瞄准精度(在200米位置处，标准偏差)5
被动棱镜.................................................................................<2毫米
Trimble MultiTrack目标...................................................................<2毫米
Trimble ActiveTrack 360目标..............................................................<2毫米
最短搜索..............................................................................距离0.2米
内置/外置电台类型........................................................2.4GHz，跳频，扩频电台
搜索时间(典型情况下)7...................................................................2–10秒
精锁
瞄准精度(在300米位置处，标准偏差)6.......................................................<1毫米
到被动棱镜测距(最短-最长)6..........................................................20米–700米
最小棱镜间隔(在200米位置处)...............................................................0.8米
GPS搜索/地理锁定
GPS搜索/地理锁定..........................................................................360度
或定义的水平和垂直搜索窗口
获取解时间12............................................................................15–30秒
重新获取目标时间............................................................................<3秒
测程..................................................................自动锁定和机器人型测程限制
1 标准偏差(根据ISO17123-4)。
2 目标颜色、大气条件和扫描角度将会影响测程。
3 柯达灰度卡，类别编号：E1527795。
4 目标的形状、材质与颜色、网格的大小以及到目标的距离和角度将会影响速度。
5 标准晴朗天气：无雾，阴天或温和阳光，少许热流光。
6 测距和精度取决于大气条件、棱镜尺寸和背景辐射。
7 取决于选择的搜索窗口尺寸。
8 远程操作，每秒0.5帧。
9 在–20ºC时的性能是+20ºC时的75%。
10 蓝牙类型的核准情况视具体国家而定。
11 功能和可用性取决于具体区域。
12 获得解的时间取决于解的几何分布和GPS位置的质量。
,
性能
角度乐动平台_乐动网页版
传感器类型................................................................带对径读数的绝对编码器
精度(基于DIN 18723的标准偏差).......1" (0.3 mgon)、2" (0.6 mgon)、3" (1.0 mgon) 或 5" (1.5 mgon)
显示(最小读数) .................................................................0.1”(0.01 mgon)
自动水准补偿器
类型..................................................................................双轴置中
精度..........................................................................0.5”(0.15 mgon)
范围.......................................................................±5.4’(±100 mgon)
距离乐动平台_乐动网页版
精度(ISO)
棱镜模式
标准1...........................................................................1 mm + 2 ppm
精度(RMSE)
棱镜模式
标准............................................................................2 mm + 2 ppm
跟踪............................................................................4 mm + 2 ppm
DR模式
标准............................................................................2 mm + 2 ppm
跟踪............................................................................4 mm + 2 ppm
扩展测程.......................................................................10 mm + 2 ppm
乐动平台_乐动网页版时间
棱镜模式
标准.....................................................................................1.2秒
跟踪.....................................................................................0.4秒
DR模式
标准.....................................................................................1-5秒
跟踪.....................................................................................0.4秒
测程
棱镜模式5, 6
单棱镜.................................................................................2,500米
单棱镜长测程模式.............................................................5,500米(最长测程)
最短可能测程.............................................................................0.2米
DR模式
反射箔片(20毫米)......................................................................1,000米
最短可能测程..............................................................................1米
DR扩展测程模式
白色卡(90%反射)3......................................................................2,200米
扫描
范围2, 3..............................................................................1米–250米
速度4...............................................................................可达15点/秒
最小点间隔...............................................................................10毫米
标准偏移.......................................................................1.5毫米 @ ≤50米
单3D点精度...................................................................10毫米 @ ≤150米
EDM规格参数(DR PLUS)
光源...............................................................脉冲激光二极管905nm，1类激光
光束发散度
水平..................................................................................2cm/50m
垂直..................................................................................4cm/50m
系统规格参数
水准
三角基座圆水准器.........................................................................8'/2mm
LC显示屏电子双轴水准器分辨率.....................................................0.3" (01 mgon)
伺服系统
MagDrive伺服技术 ...............................................内置伺服/角度传感器电磁直接驱动
旋转速度...............................................................................115度/秒
旋转时间(正镜至倒镜)......................................................................2.6秒
定位速度(180度)...........................................................................2.6秒
制动和慢速运动...............................................................伺服驱动，无限微调
对中
对中系统..........................................................................Trimble 3-pin
光学对中器.......................................................................内置光学对中器
放大倍数/对焦距离...........................................................2.3倍/0.5米–无限远
望远镜
放大倍数...................................................................................30倍
孔径.....................................................................................40毫米
视场........................................................................26米(在100米位置处)
对焦距离...........................................................................15米–无限远
照明十字线.........................................................................可变(10步长)
自动对焦...................................................................................标准
相机
芯片.........................................................................彩色数字影像传感器
分辨率.........................................................................2048 x 1536 像素
焦距.....................................................................................23毫米
景深................................................................................3米–无限远
视场..............................................................................16.5°x 12.3°
数字变焦....................................................................4段(1x、2x、4x、8x)
曝光..............................................................................点、HDR、自动
亮度.................................................................................用户可定义
影像存储可达...................................................................2048 x 1536 像素
文件格式...................................................................................JPEG
压缩率...............................................................................用户可定义
视频数据流8..............................................................................5帧/秒
电源
内置电池............................................................可充电锂电池，11.1V - 5.0Ah
工作时间9
一块内置电池......................................................................大约6.5小时
三块内置电池(在多联电池适配器内)...................................................大约20小时
智能型托架（用一块内置电池）.........................................................13.5小时
视频智能型仪器工作时间4
一块内置电池..........................................................................5.5小时
三块内置电池(在多联电池适配器内).......................................................17小时
重量和尺寸
仪器....................................................................................5.5公斤
Trimble CU控制器........................................................................0.4公斤
三角基座................................................................................0.7公斤
内置电池...............................................................................0.35公斤
横轴高度................................................................................196毫米
其它
